Descripción del Artí­culo

DESCRIPCIÓN

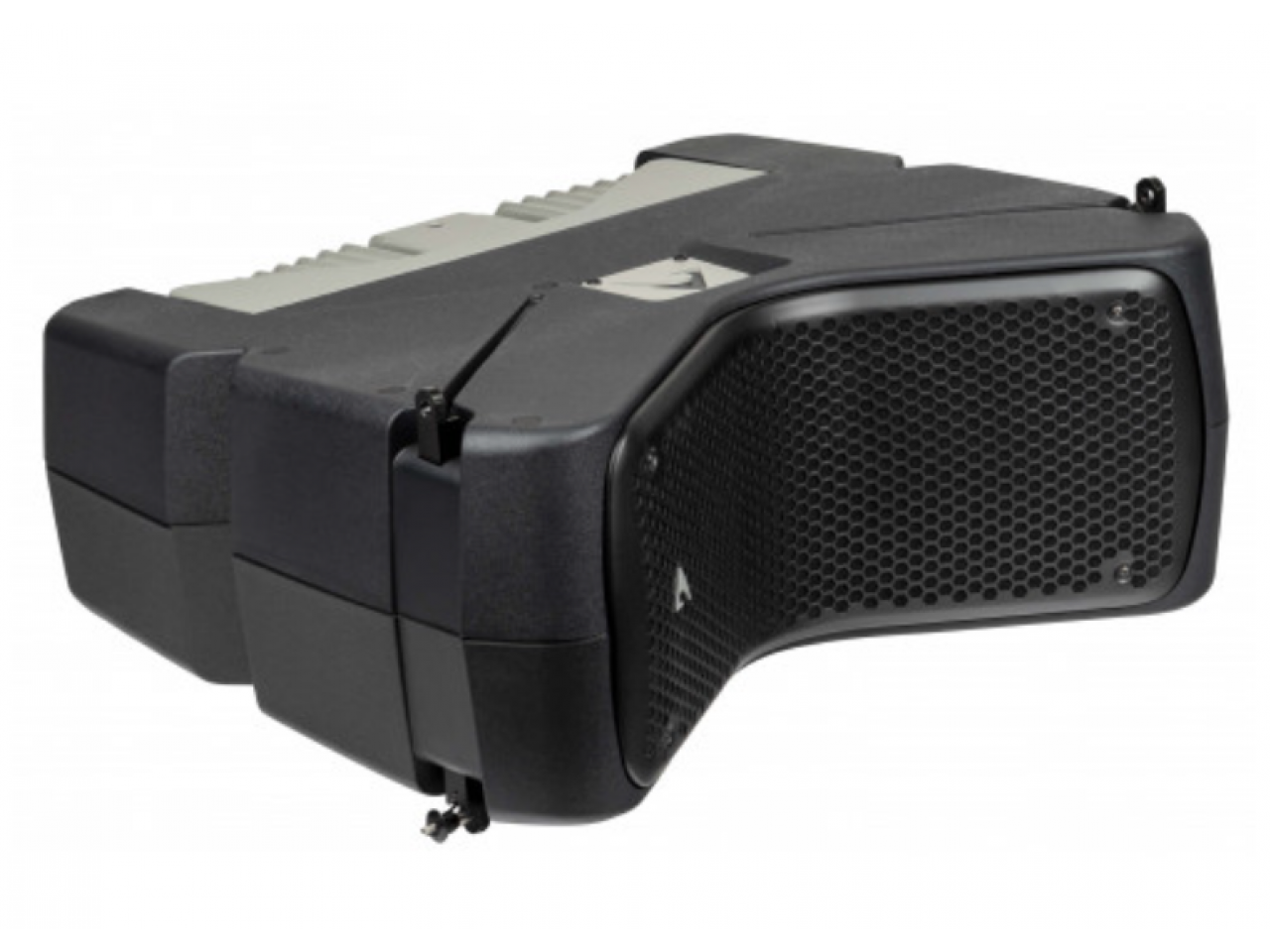

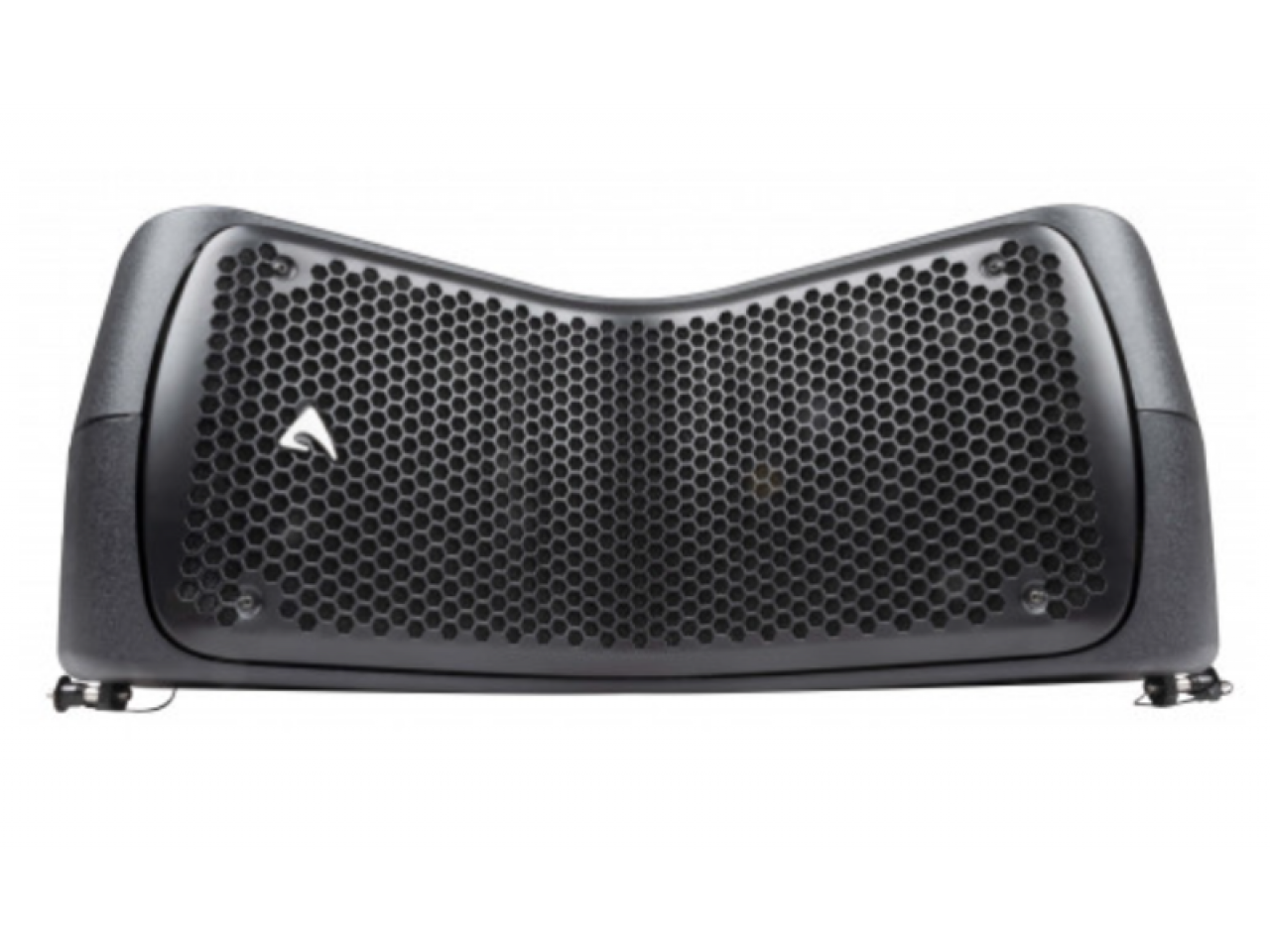

El AX800A NEO es un elemento de arreglo en línea autoamplificado, compacto y liviano, que combina una calidad de sonido superior con flexibilidad y facilidad de uso en un gabinete moldeado de estilo orgánico. Está diseñado para una amplia gama de aplicaciones de sonido en vivo para uso general en interiores y exteriores y para muchos tipos de instalaciones fijas. Para ampliar por completo la respuesta de baja frecuencia, el AX800A NEO está diseñado para usarse con el subwoofer complementario SW1800A, un diseño compacto de paso de banda híbrido de 18” con colector doble, en una relación recomendada de 4:1.



TRANSDUCTORES

El rango de alta frecuencia del AX800A NEO se reproduce mediante un motor de compresión con diafragma de titanio de baja distorsión con imán de neodimio y bobina móvil de bobinado de borde, cargado por una guía de onda de línea de transmisión acústica que proporciona frecuencias altas con un sonido detallado y natural. El diafragma de alta frecuencia excepcionalmente liviano se beneficia de una resonancia mecánica muy baja que está fuera de la banda de paso y, por lo tanto, permite la implementación de un punto de cruce relativamente bajo de 900 Hz.

Los dos woofers de neodimio de 8” empleados en la reproducción de la gama de medios-graves están equipados con conos muy ligeros para garantizar una respuesta rápida en frecuencias graves y medios-graves. Están cargados por un nuevo diseño de línea de transmisión aerodinámica que da como resultado una reproducción limpia de medios-graves, un comportamiento cardioide natural y contribuye a la refrigeración ventilada de la etapa del amplificador. La carga de la línea de transmisión minimiza las resonancias del recinto y elimina el sonido de medios-graves "cuadrado" que se obtiene comúnmente de los recintos bass-reflex regulares.



CONCEPTO DEL SISTEMA Y RENDIMIENTO SONICO

El AX800A NEO ofrece un enfoque simple pero innovador para el diseño de elementos de arreglo lineal. El concepto simple de la configuración de la unidad de control simétrica WTW se implementa de manera efectiva para minimizar los efectos de los posibles fenómenos de emisión que surgen de los woofers alrededor de la frecuencia de cruce.

La orientación y separación precisa de los woofers también minimiza los efectos de interferencia entre ellos, mientras que el uso de un filtro mecánico-acústico de poliuretano reduce aún más la dispersión de los medios.

El método del filtro de cruce se basa en una técnica de “potencia constante”. Gracias a una combinación particular de fases entre las dos vías alrededor de la frecuencia de cruce, este método puede proporcionar una cobertura horizontal muy estable y una imagen de sonido fuera del eje muy estable, minimizando también los efectos no deseados alrededor de la frecuencia de cruce. La aplicación adicional de técnicas de linealización de fase, combinadas con el cruce de potencia constante, produce una respuesta de fase lineal y una respuesta temporal coherente. Esto permite una percepción natural de los instrumentos acústicos y las voces, y una mejor profundidad de la imagen sonora.



CONSTRUCCIÓN

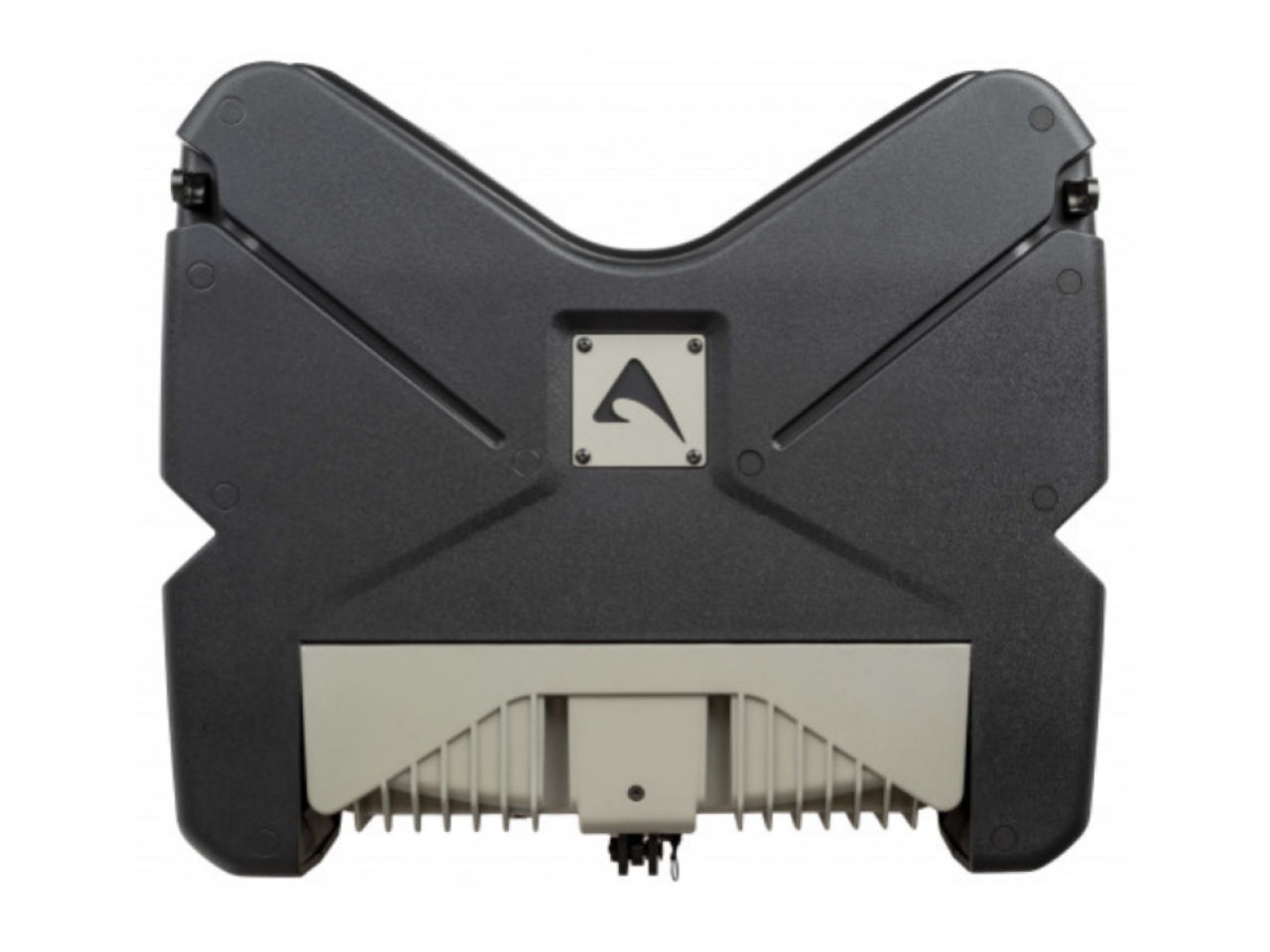

El gabinete AX800A NEO de dos partes está fabricado con polipropileno estructuralmente rígido, con nervaduras internas para eliminar por completo las resonancias del gabinete y proporcionar la carga trasera precisa de la línea de transmisión a los dos woofers de 8" sin la necesidad de paneles internos adicionales. Esta construcción da como resultado un gabinete muy resistente, liviano y acústicamente neutro y permite que el hardware de montaje esté completamente integrado, lo que facilita su transporte y uso, además de ofrecer los beneficios de una buena protección contra condiciones ambientales adversas. La ubicación del módulo amplificador entre las salidas de los dos conductos traseros proporciona un nivel adicional de refrigeración.



AMPLIFICADOR DE POTENCIA

El AX800A NEO está equipado con un amplificador de potencia de CLASE D extremadamente compacto y ligero con SMPS y PFC. La innovadora tecnología utilizada para estos amplificadores ofrece prestaciones de primera línea, como una definición de sonido superior en cualquier frecuencia de audio, una dinámica muy alta incluso para señales de bajo nivel y una distorsión muy baja incluso a máxima potencia.

La fuente de alimentación PFC compacta de última generación con selector automático de tensión de red para funcionamiento en todo el mundo garantiza fiabilidad y consistencia en todas las condiciones de funcionamiento, con una altísima eficiencia y un bajo consumo de energía.

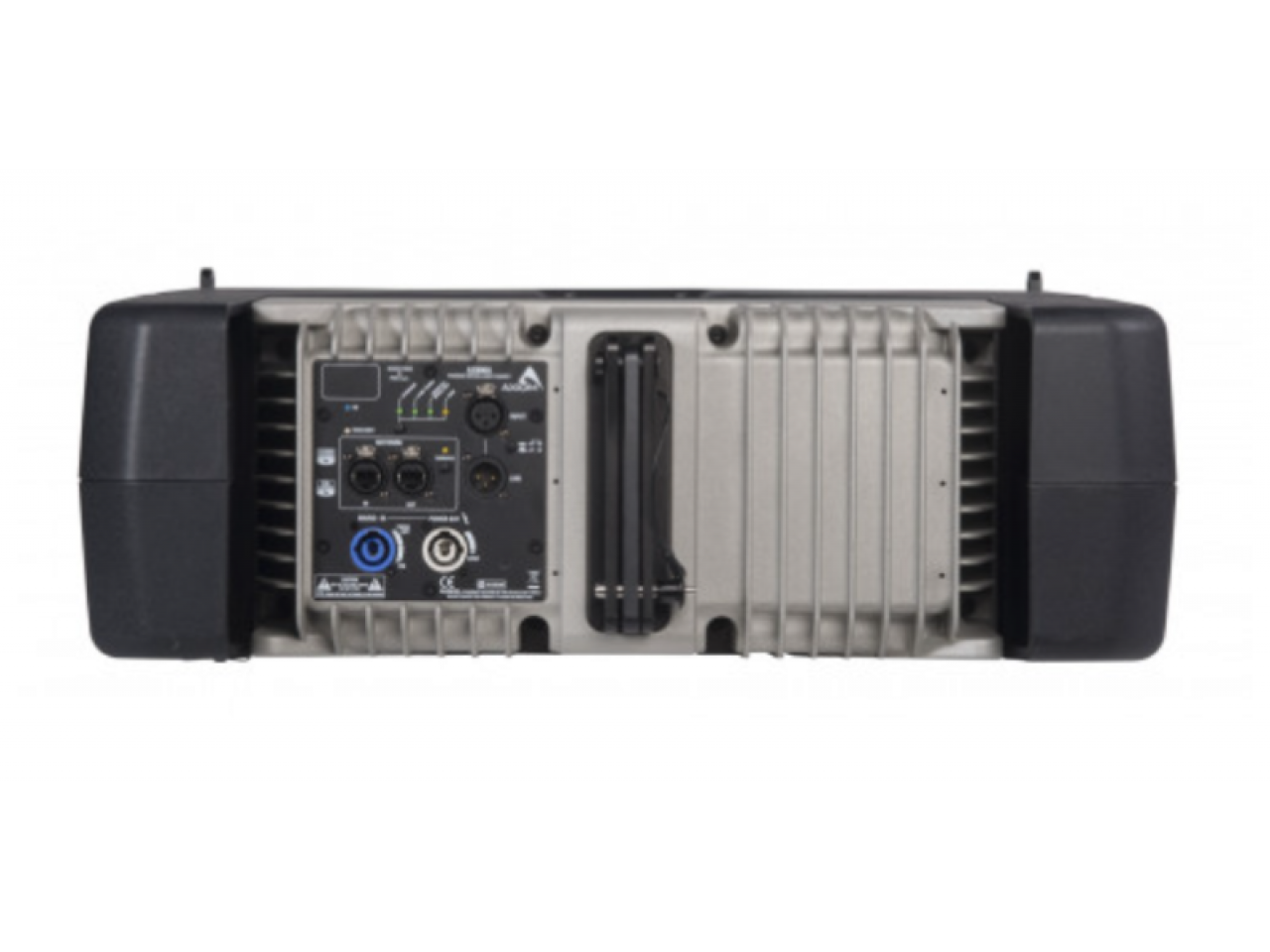

La potencia de salida está optimizada específicamente para las unidades de control para una transferencia de potencia eficiente, con la sección de baja frecuencia produciendo 800 vatios mientras que 400 vatios están disponibles para el controlador de compresión de alta frecuencia. Las conexiones de entrada y enlace se realizan a través de conectores XLR de 3 pines balanceados, y se proporciona un interruptor de toma de tierra para un funcionamiento sin zumbidos. La alimentación de red se conecta a través de un Neutrik PowerCON con bloqueo, y un conector Power Out permite conectar la alimentación de red a gabinetes AX800A NEO adicionales.



PROCESAMIENTO DE SEÑALES

El procesamiento del sistema se basa en la nueva plataforma CORE2 DSP diseñada por los laboratorios de I+D de PROEL utilizando uno de los dispositivos SHARC DSP más avanzados disponibles para aplicaciones de audio. Cuenta con una resolución de 40 bits en coma flotante y conversores AD/DA de 24 bits de máxima calidad para una perfecta integridad de la señal, un rango dinámico superior a 110 dB y un rendimiento sonoro superior. Gracias a su enorme potencia de procesamiento, la plataforma CORE es capaz de proporcionar los algoritmos más sofisticados para el procesamiento de altavoces, incluidos filtros FIR de fase lineal, junto con amplias capacidades de control remoto y conexión en red.

El software de control PRONET AX, que trabaja sobre un protocolo de red sólido y confiable basado en CANBUS, proporciona una interfaz intuitiva para el control remoto de todo el sistema de audio a través de los conectores etherCON RJ45 del panel trasero, con la posibilidad de ecualizar y retardar dispositivos individuales, así como configurar parámetros de protección del controlador y monitorear el estado del amplificador.

Se proporcionan cuatro ajustes preestablecidos de DSP de fábrica para cuando los gabinetes AX800A NEO no están conectados a una red, y permiten una configuración rápida y simple: Estándar, para uso general de arreglos de hasta cuatro gabinetes; Tiro largo, para arreglos más largos que requieren proyección adicional a distancia; Downfill / Single Box, para aplicaciones de campo cercano, como rellenos de borde de escenario y debajo de arreglos lineales más grandes como downfills; y Usuario, que permite diseñar parámetros personalizados en PRONET y recuperarlos para situaciones específicas cuando está fuera de línea.



ACCESORIOS PARA APAREJOS

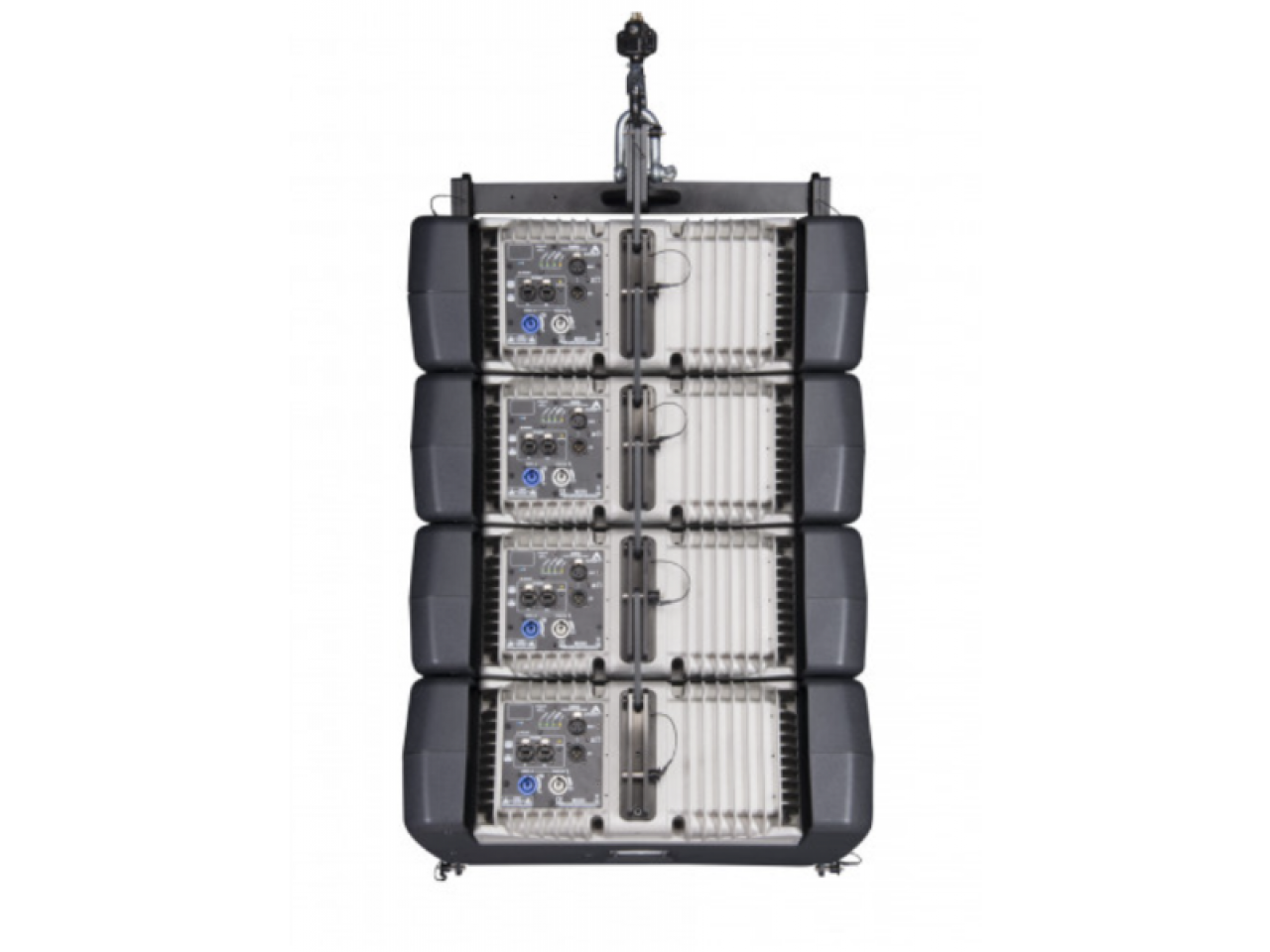

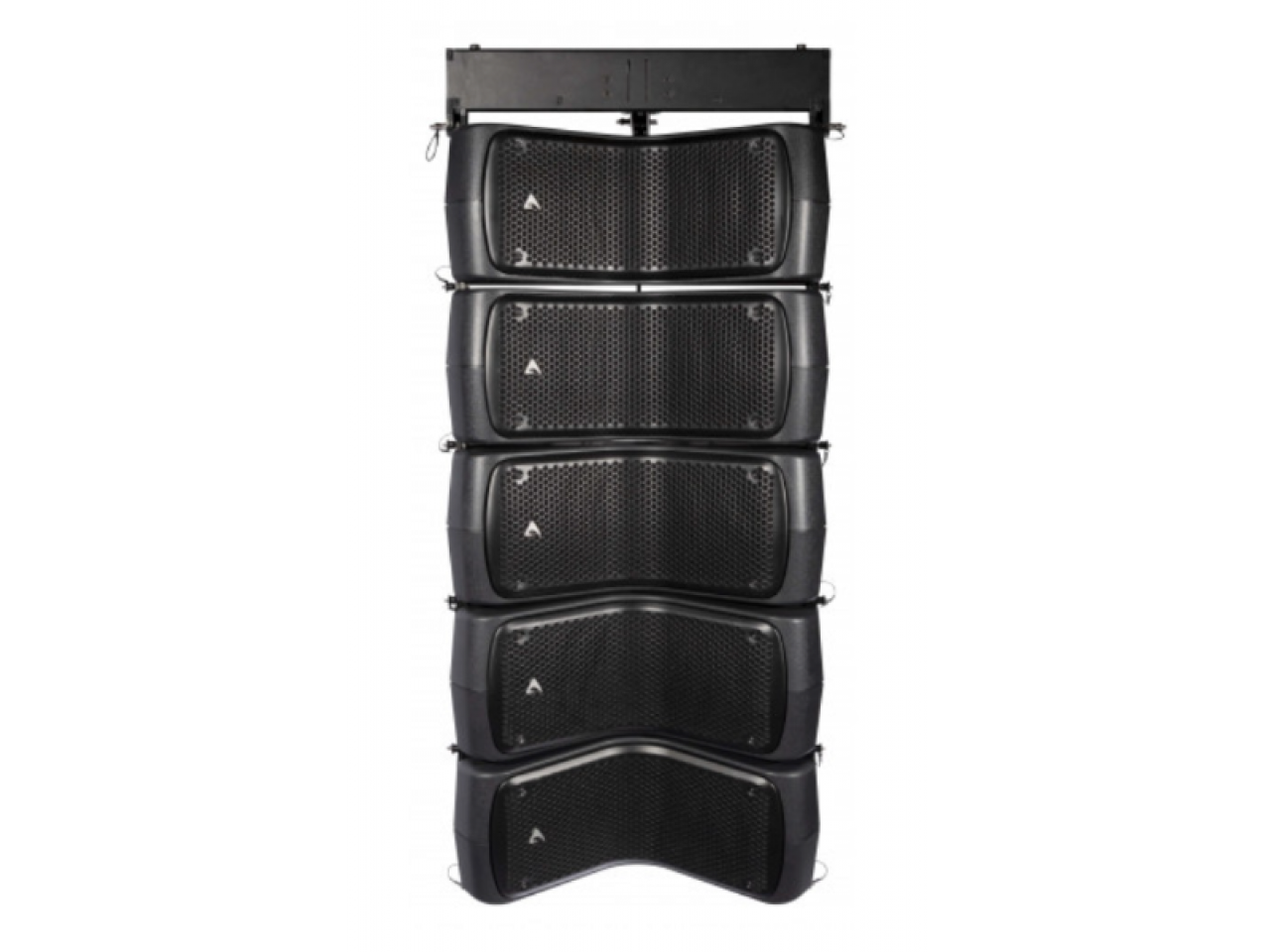

El AX800A NEO ofrece un sistema de suspensión frontal integrado como parte integral del gabinete, lo que ofrece un montaje rápido e intuitivo desde un único punto de anclaje en aplicaciones móviles o fijas, junto con una excelente capacidad de carga. Consiste en un sistema de suspensión frontal construido a partir de dos estructuras de enlace rápido de aluminio, que se conectan en la parte superior a las barras de suspensión KPTAX800 o KPTAX800L con pasadores de montaje de liberación rápida, y en la parte inferior al siguiente gabinete con pasadores de montaje de liberación rápida. Las barras de suspensión KPTAX800 y KPTAX800L pueden soportar respectivamente una columna de hasta 4 o 12 gabinetes utilizando un único punto de recogida. Los ángulos entre gabinetes se establecen mediante los enlaces traseros del gabinete en incrementos de 0,5° desde 0° hasta 7,5°. Utilizando el adaptador de poste KPAX8 se pueden instalar hasta 2 gabinetes en un poste de altavoz.



CARACTERÍSTICAS PRINCIPALES

Elemento de matriz lineal bidireccional amplificado
Caja moldeada compacta y ligera
Configuración del controlador WTW
Dos woofers de neodimio de 8”, controlador de compresión de neodimio de alta frecuencia de 1,4”
Controlador de compresión de gran formato, baja distorsión y alta calidad con diafragma de titanio y nuevo diseño de suspensión
Control de filtro acústico para una cobertura horizontal amplia y estable de 100°
Diseño de carga posterior de línea de transmisión aerodinámica que da como resultado una reproducción nítida de medios graves, un comportamiento cardioide natural y un enfriamiento ventilado de la etapa del amplificador.
Dispositivo de formación de ondas de proyección de alta frecuencia por línea de transmisión de sondeo natural
Procesamiento de punto flotante CORE2 de 40 bits con control remoto PRONET AX
Filtros FIR de fase lineal
Ajustes preestablecidos optimizados de matriz
Módulo amplificador de clase D con SMPS y PFC
Sistema de aparejo fácil de usar
