Descripción del Artí­culo

El AX800A es un elemento de arreglo lineal autoamplificado, compacto y liviano, que combina una calidad de sonido superior con flexibilidad y facilidad de uso en un gabinete moldeado de estilo orgánico. Está diseñado para una amplia gama de aplicaciones de sonido en vivo para uso general en interiores y exteriores y para muchos tipos de instalaciones fijas. Para ampliar por completo la respuesta de baja frecuencia, el AX800A está diseñado para usarse con el subwoofer complementario SW1800A, un diseño compacto de paso de banda híbrido de 18” con colector doble, en una relación recomendada de 4:1.

TRANSDUCTORES
El rango de alta frecuencia del AX800A se reproduce mediante un motor de compresión con diafragma de titanio de baja distorsión y bobina móvil de bobinado de borde, cargado mediante una guía de onda de línea de transmisión acústica que proporciona frecuencias altas con un sonido detallado y natural. El diafragma de alta frecuencia excepcionalmente ligero se beneficia de una resonancia mecánica muy baja que está fuera de la banda de paso y, por lo tanto, permite la implementación de un punto de cruce relativamente bajo de 900 Hz.
Los dos woofers de 8” empleados en la reproducción del rango medio-bajo están equipados con conos muy ligeros para garantizar una respuesta rápida en frecuencias graves y medias-graves. Están cargados mediante un nuevo diseño de línea de transmisión aerodinámica que da como resultado una reproducción limpia de medios-graves, un comportamiento cardioide natural y contribuye a la refrigeración ventilada de la etapa del amplificador. La carga de la línea de transmisión minimiza las resonancias del gabinete y elimina el sonido de medios-graves "cuadrado" que se obtiene comúnmente de los gabinetes bass-reflex regulares.

CONCEPTO DEL SISTEMA Y RENDIMIENTO SONICO
El AX800A ofrece un enfoque simple pero innovador para el diseño de elementos de arreglo lineal. El concepto simple de la configuración de la unidad de accionamiento simétrica WTW se implementa de manera efectiva para minimizar los efectos de los posibles fenómenos de haz que surgen de los woofers alrededor de la frecuencia de cruce. La orientación y separación precisa de los woofers también minimiza los efectos de interferencia entre ellos, mientras que el uso de un filtro de poliuretano mecánico-acústico reduce aún más el haz de rango medio.
El enfoque del filtro de cruce se basa en una técnica de "potencia constante". Gracias a una combinación de fase particular entre las dos vías alrededor de la frecuencia de cruce, este enfoque puede proporcionar una cobertura horizontal muy estable y una imagen de sonido fuera del eje muy estable, minimizando también los efectos no deseados alrededor de la frecuencia de cruce. La aplicación adicional de técnicas de linealización de fase, combinadas con el cruce de potencia constante, produce una respuesta de fase lineal y una respuesta temporal coherente. Esto permite una percepción natural de los instrumentos acústicos y las voces, y una profundidad mejorada de la imagen de sonido.

CONSTRUCCIÓN
El gabinete del AX800A, de dos partes, está fabricado con polipropileno estructuralmente rígido, con nervaduras internas para eliminar por completo las resonancias del gabinete y proporcionar la carga trasera precisa de la línea de transmisión a los dos woofers de 8” sin la necesidad de paneles internos adicionales. Esta construcción da como resultado un gabinete muy resistente, liviano y acústicamente neutro y permite que el hardware de montaje esté completamente integrado, lo que facilita su transporte y uso, además de ofrecer los beneficios de una buena protección contra condiciones ambientales adversas. La ubicación del módulo amplificador entre las salidas de los dos conductos traseros proporciona un nivel adicional de refrigeración.

AMPLIFICADOR DE POTENCIA
El AX800A está alimentado por un módulo de potencia digital DA SERIES, una nueva generación de amplificadores de potencia de CLASE D con SMPS. La tecnología innovadora utilizada para estos amplificadores ofrece prestaciones de gama alta, como una definición de sonido superior en cualquier frecuencia de audio, dinámica muy alta incluso para señales de bajo nivel y distorsión muy baja incluso a máxima potencia. La calidad de sonido superior se puede comparar con los sistemas analógicos de clase AB de gama alta, mientras que el módulo DA presenta un rango dinámico más alto, tamaño muy compacto, peso ligero y eficiencia superior al 90%.
La potencia de salida está optimizada específicamente para las unidades de accionamiento para una transferencia de potencia eficiente, con la sección de baja frecuencia produciendo 900 vatios mientras que 300 vatios están disponibles para el controlador de compresión de alta frecuencia.

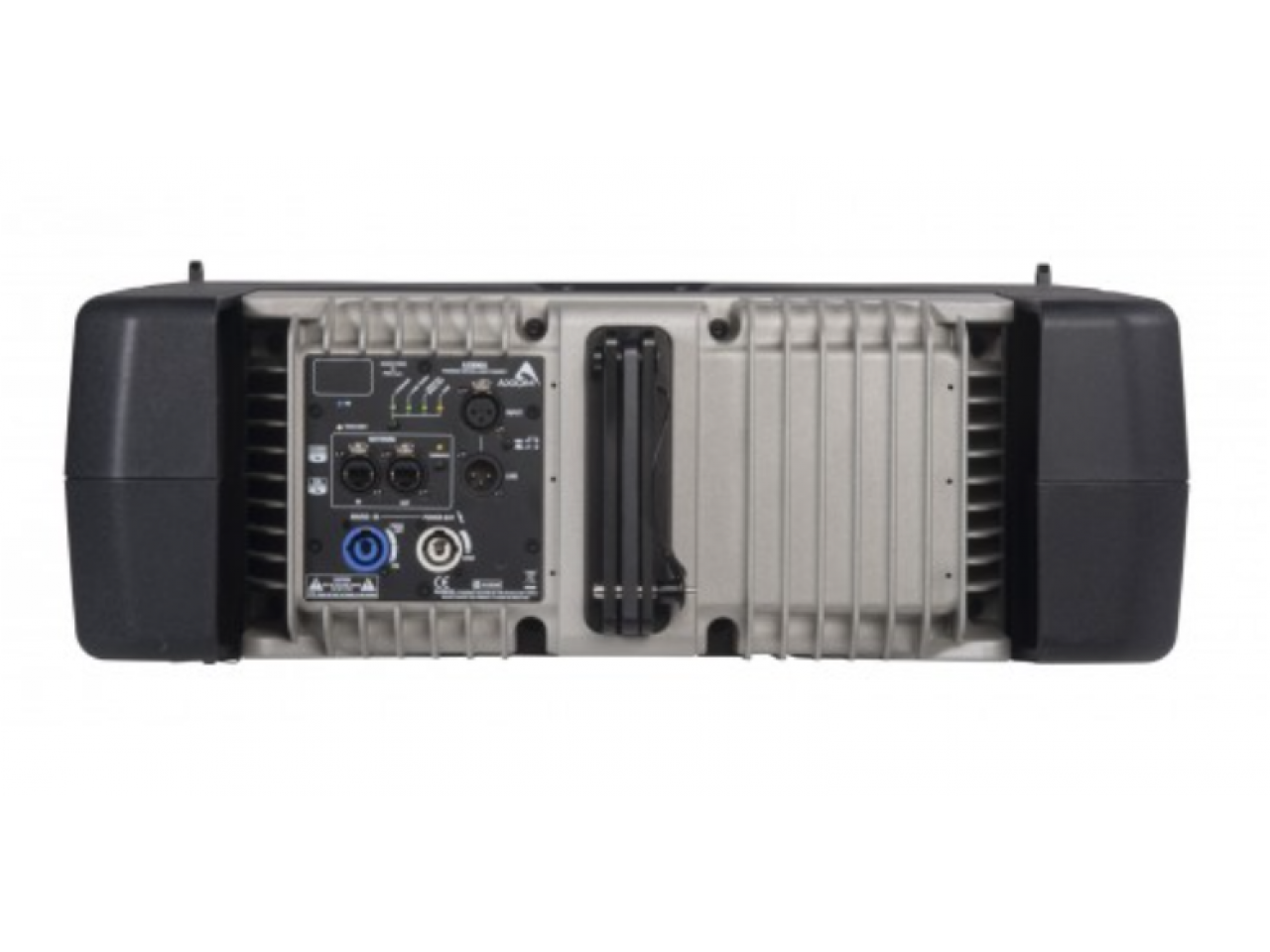

Las conexiones de entrada y enlace se realizan a través de conectores XLR de 3 pines balanceados, y se proporciona un interruptor de elevación de tierra para un funcionamiento sin zumbidos. La alimentación de red se conecta a través de un Neutrik PowerCON de bloqueo, y un conector Power Out permite conectar la alimentación de red a gabinetes AX800A adicionales.

PROCESAMIENTO DE SEÑAL
El procesamiento del sistema se basa en la plataforma CORE DSP diseñada por los laboratorios de I+D de PROEL utilizando uno de los dispositivos SHARC DSP más avanzados disponibles para aplicaciones de audio. Cuenta con una resolución de coma flotante de 40 bits y 96 kHz y conversores AD/DA de 24 bits de máxima calidad para una perfecta integridad de la señal, un rango dinámico superior a 110 dB y un rendimiento sonoro superior. Gracias a su enorme potencia de procesamiento, la plataforma CORE es capaz de proporcionar los algoritmos más sofisticados para el procesamiento de altavoces, junto con completas capacidades de control remoto y conexión en red.
El software de control PRONET, que funciona sobre un protocolo de red sólido y fiable basado en CANBUS, proporciona una interfaz intuitiva para el control remoto de todo el sistema de audio a través de los conectores RJ45 etherCON del panel trasero, con la posibilidad de ecualizar y retardar dispositivos individuales, así como de configurar parámetros de protección del controlador y supervisar el estado del amplificador.
Se proporcionan cuatro ajustes preestablecidos de DSP de fábrica para cuando los gabinetes AX800A no están conectados a una red, y permiten una configuración rápida y simple: Estándar, para uso general de arreglos de hasta cuatro gabinetes; Tiro largo, para arreglos más largos que requieren proyección adicional en la distancia; Downfill / Single Box, para aplicaciones de campo cercano, como rellenos de borde de escenario y debajo de arreglos lineales más grandes como downfills; y Usuario, que permite diseñar parámetros personalizados en PRONET y recuperarlos para situaciones específicas cuando está fuera de línea.

HERRAJES DE COLGADO

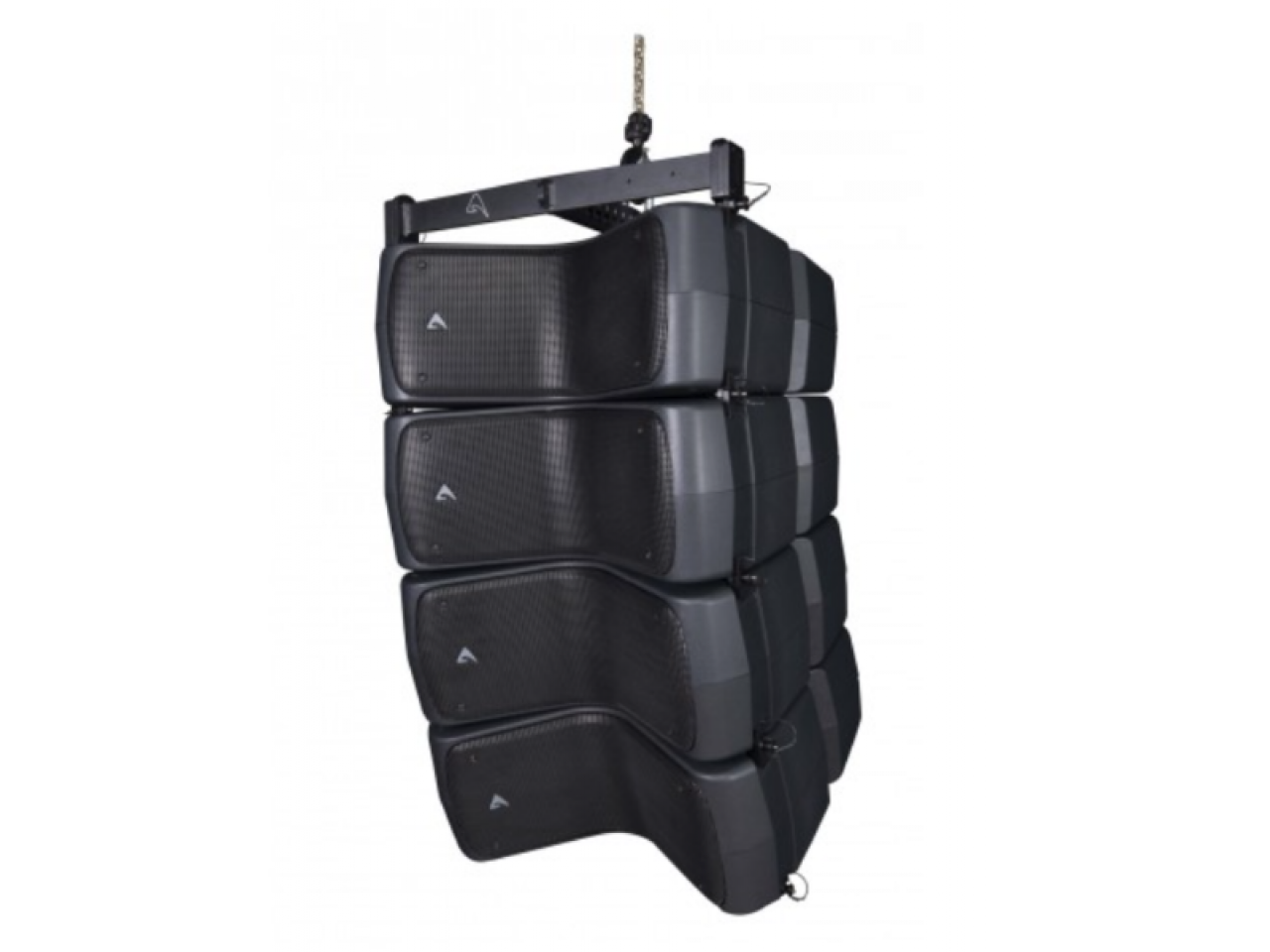

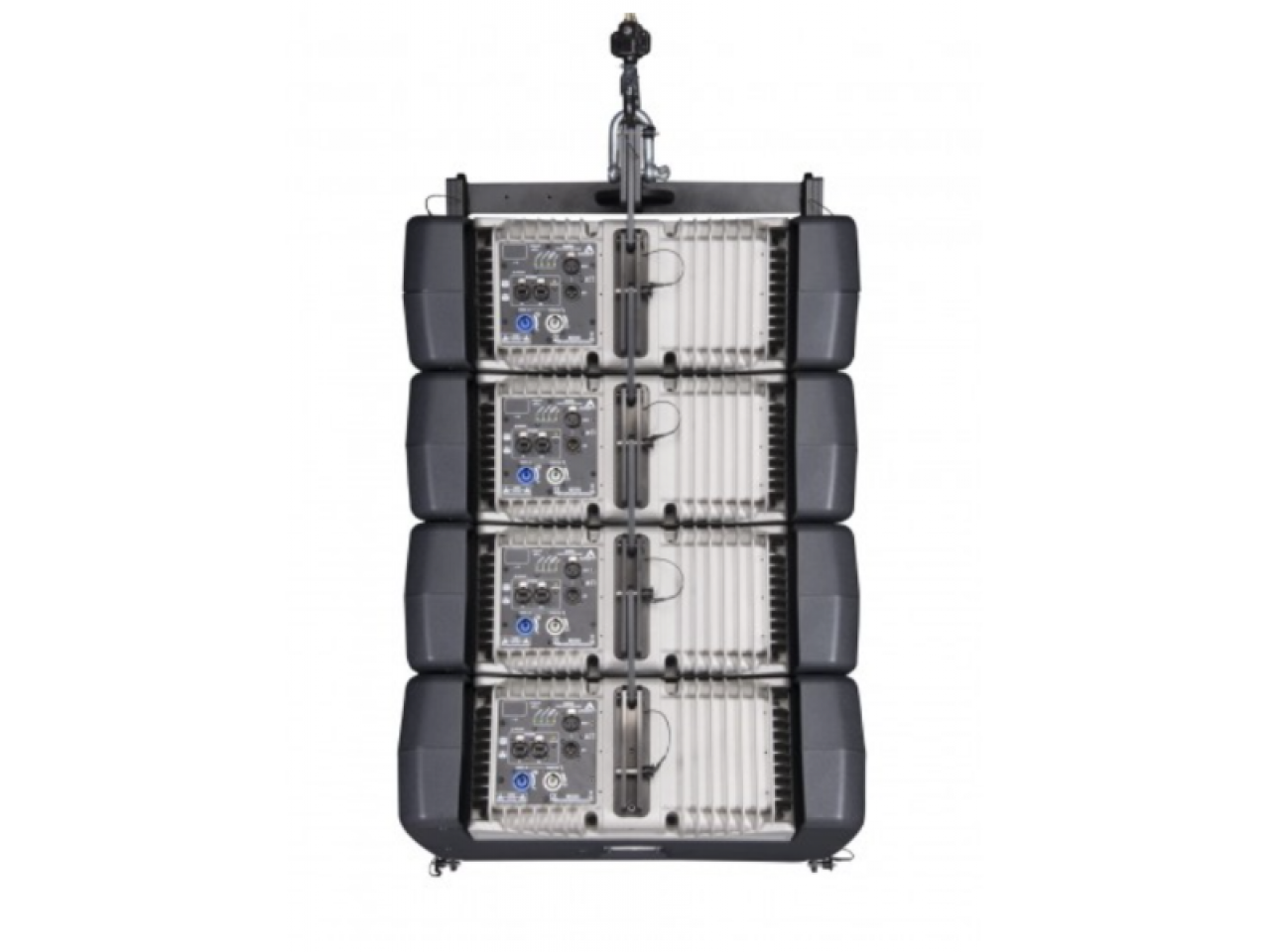

El AX800A proporciona herrajes de colgado integrados como parte integral del gabinete, lo que ofrece un colgado rápido e intuitivo desde un único punto de colgado en aplicaciones móviles o fijas, junto con una excelente capacidad de carga. Consiste en un sistema de suspensión frontal construido a partir de dos estructuras de enlace rápido de aluminio, que se conectan en la parte superior a la barra de suspensión KPTAX800 con pasadores de colgado de liberación rápida, y en la parte inferior al siguiente gabinete con pasadores de colgado de liberación rápida.
La barra de suspensión KPTAX800 soportará una columna de hasta cuatro gabinetes de profundidad utilizando un único punto de recogida. Los ángulos entre gabinetes se establecen por medio de los enlaces del gabinete trasero en incrementos de 0,5° desde 0° a 7,5°.

CARACTERÍSTICAS PRINCIPALES
• Elemento de arreglo lineal bidireccional autoamplificado
• Caja moldeada compacta y liviana
• Configuración de controlador WTW
• Dos woofers de 8”, controlador de compresión HF de 1,4”
• Controlador de compresión de gran formato, baja distorsión y alta calidad con
diafragma de titanio y nuevo diseño de suspensión
• Control de filtro acústico para una cobertura horizontal amplia y estable de 100°
• Diseño de crossover de potencia constante y fase lineal
• Diseño de carga posterior de línea de transmisión aerodinámica que da como resultado una reproducción limpia de medios bajos, comportamiento cardioide natural y enfriamiento ventilado de la etapa del amplificador
• Dispositivo de formación de onda de proyección HF de línea de transmisión de sonido natural
• Procesamiento CORE de punto flotante de 96 KHz/40 bits con control remoto PRONET
• Preajustes optimizados para arreglos
• Módulo amplificador de clase D con SMPS
• Sistema de aparejo fácil de usar
