Descripción del Artí­culo

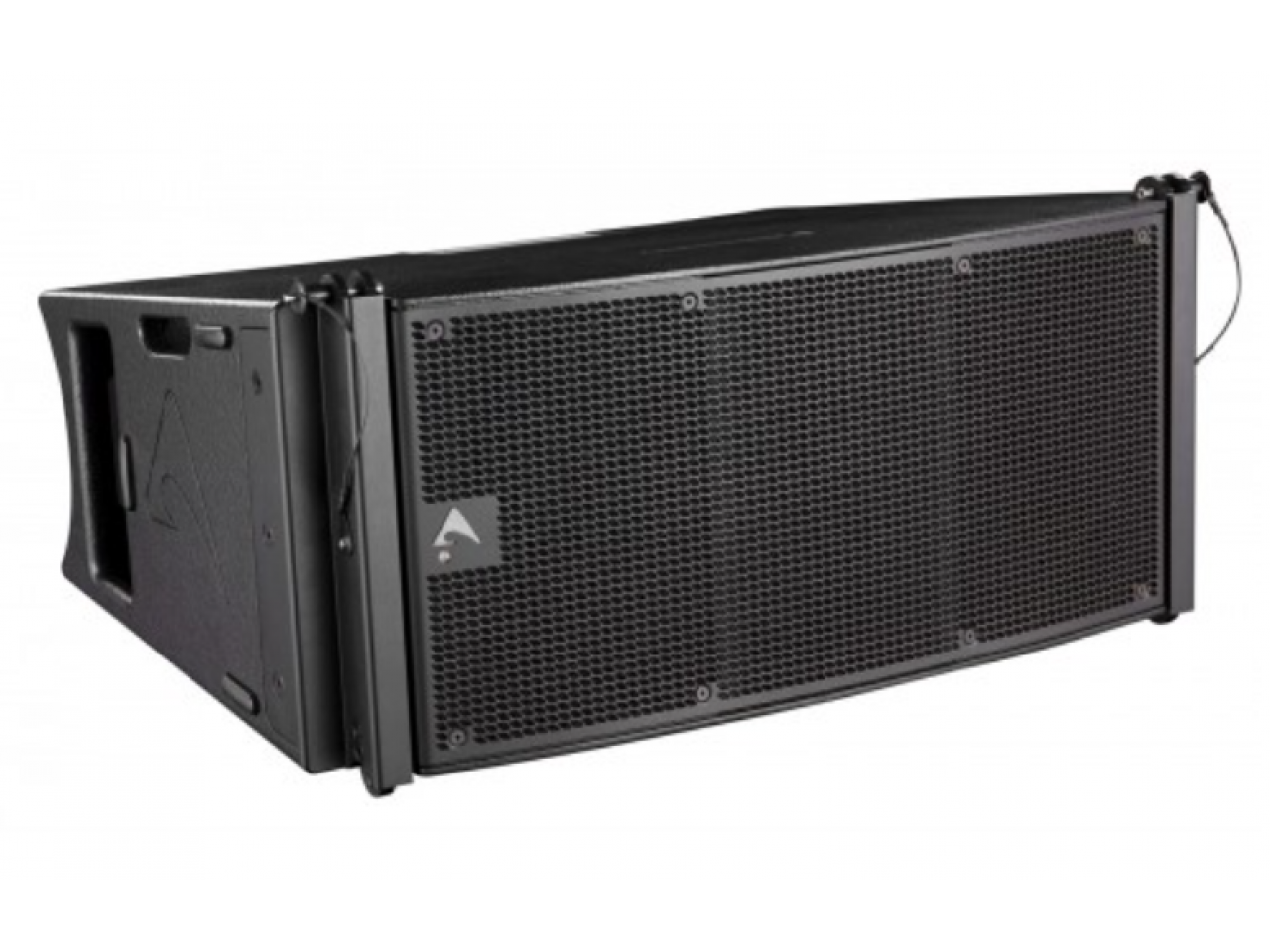

El AX2010A es un nuevo elemento de line array autoamplificado que combina una calidad de sonido superior con facilidad y flexibilidad en un sistema simple con una relación precio-rendimiento muy conveniente. El AX2010A ha sido diseñado tanto para aplicaciones de sonido en vivo de alquiler como para instalaciones fijas y ha sido diseñado para el uso más simple posible pero sin sacrificar nada en calidad de sonido y rendimiento.

TRANSDUCTORES

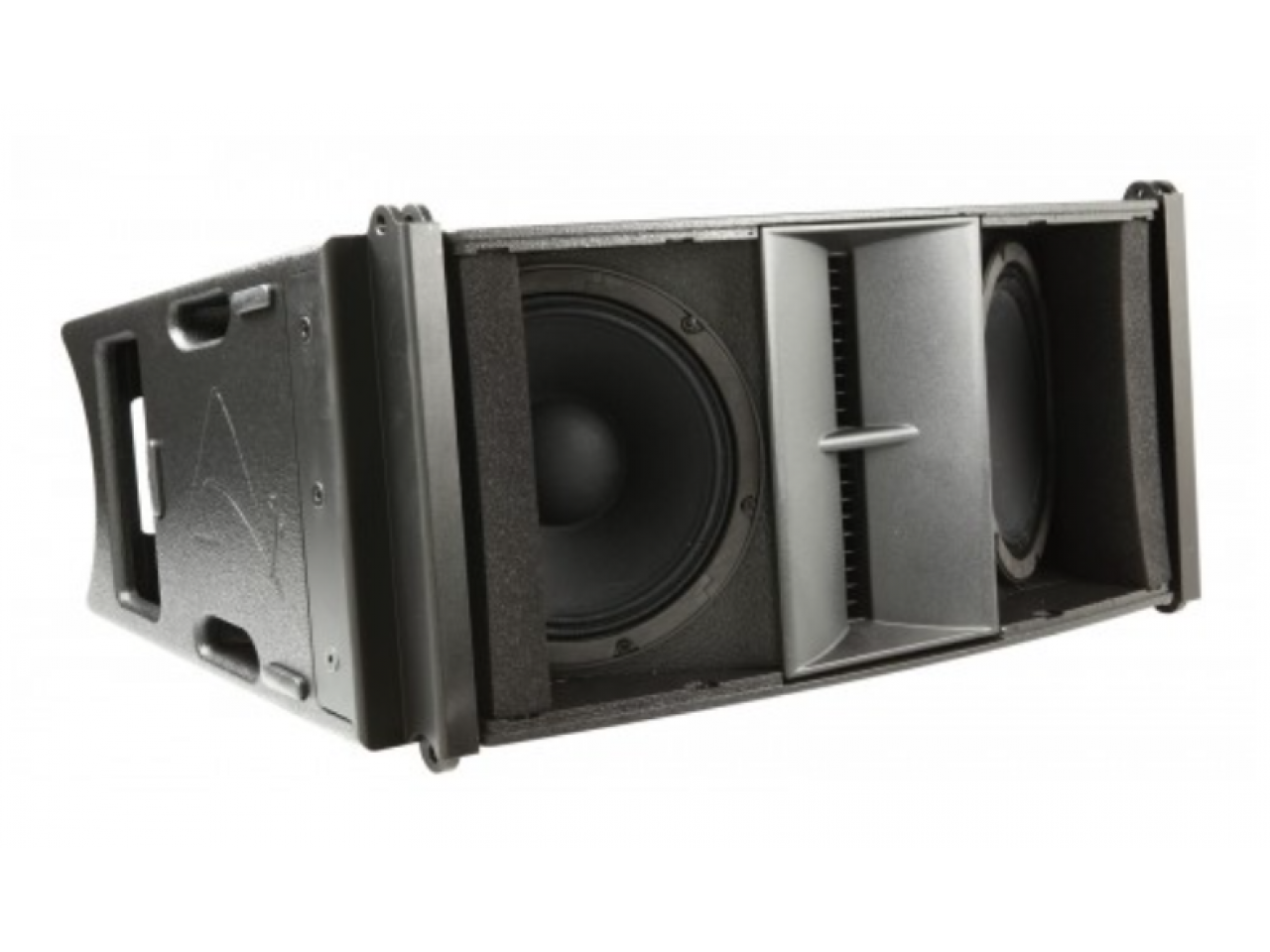

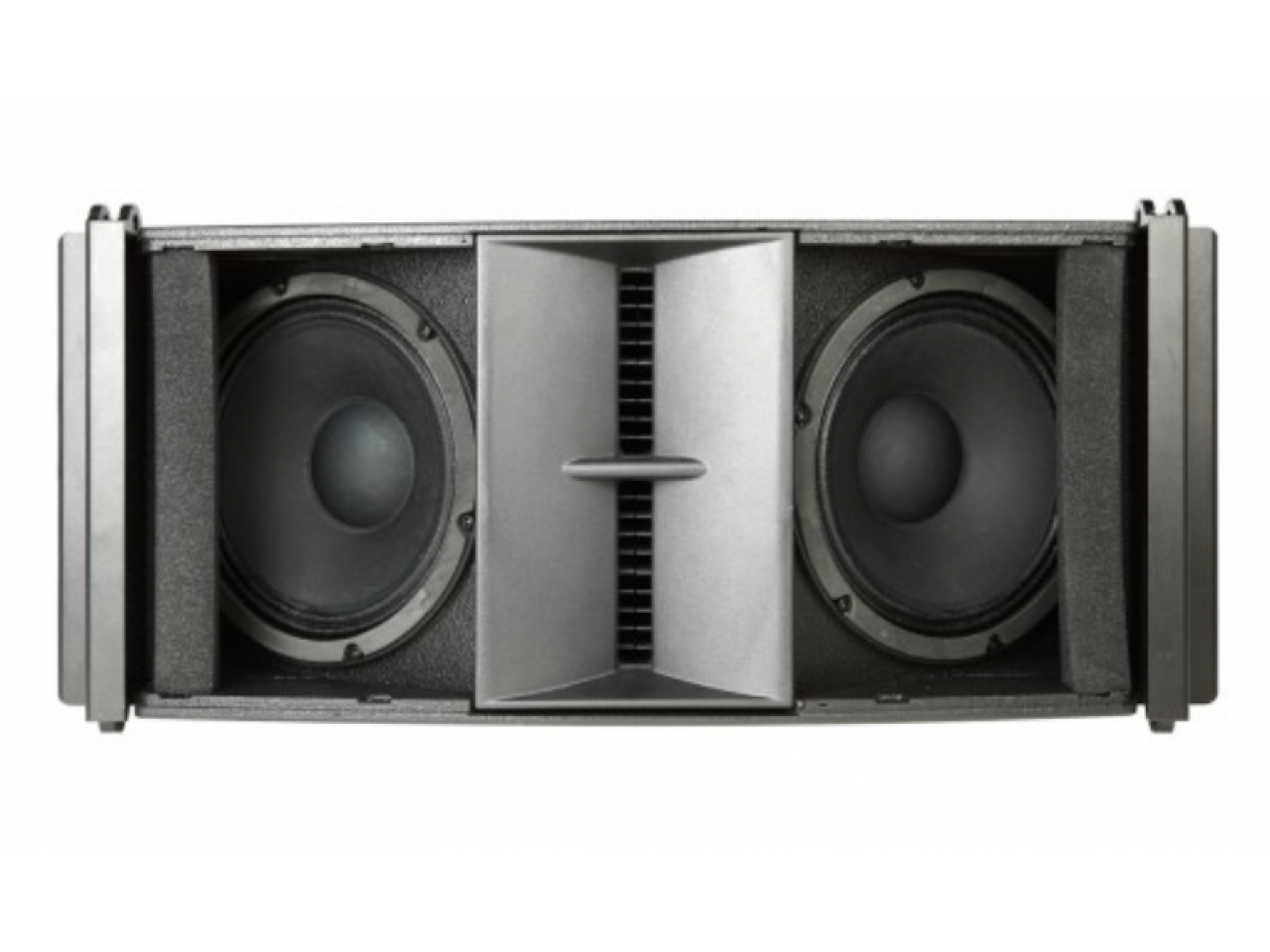

El rango de alta frecuencia se reproduce mediante dos motores de compresión de baja distorsión, equipados con diafragmas muy ligeros. Se han utilizado dos guías de onda de formación de onda de línea de transmisión para cargar los motores de alta frecuencia, con el fin de proporcionar un sonido detallado y natural y lograr una capacidad de proyección de alta frecuencia a larga distancia. Los dos woofers de 10” empleados en la reproducción del rango medio-bajo están equipados con conos muy ligeros. La ligereza del diafragma se mejora además mediante el uso de una bobina móvil de aluminio en lugar de cobre convencional. Esto garantiza una reproducción rápida de los pasajes musicales de rango medio y de los medios bajos, mejorando también la capacidad térmica de la bobina móvil y, en consecuencia, controlando la compresión de potencia general. Los dos woofers de 10” están cargados por detrás mediante una línea de transmisión híbrida corta que minimiza el efecto de las resonancias de la caja y elimina el sonido de medios bajos “cuadrado” que se obtiene comúnmente de los recintos bassreflex regulares.

CONCEPTO DEL SISTEMA Y RENDIMIENTOS SÓNICOS
El AX2010A ofrece un diseño simple pero innovador en elementos de arreglo en línea. El concepto simple del diseño simétrico WTW se implementa de manera efectiva para minimizar los efectos de los posibles fenómenos de beaming alrededor de la frecuencia de cruce. Para minimizar estos efectos, se han diseñado cuidadosamente muchos detalles diferentes, el primero de ellos es la elección de las unidades de controlador de HF. El diafragma especial ligero utilizado en estos controladores presenta una resonancia mecánica muy baja, lo que permite un punto de frecuencia de cruce relativamente bajo que se coloca en el rango de 900Hz. Además, la orientación de los dos woofers permite minimizar el efecto de interferencia entre ellos, mientras que el uso de un filtro de poliuretano mecánico-acústico representa una ayuda adicional para minimizar el haz de frecuencias medias. El enfoque del filtro de cruce se basa en una técnica de "potencia constante". Gracias a una combinación particular de fases entre las dos vías alrededor de la frecuencia de cruce, este enfoque puede proporcionar una cobertura horizontal muy estable y una imagen de sonido fuera de eje muy estable, minimizando también los efectos no deseados alrededor de la frecuencia de cruce. La aplicación adicional de técnicas de linealización de fase, combinadas con el cruce de potencia constante, produce una respuesta de fase lineal y una respuesta temporal coherente. Esto permite una percepción natural de los instrumentos acústicos y las voces y una profundidad mejorada de la imagen de sonido.

PROCESAMIENTO DE SEÑALES

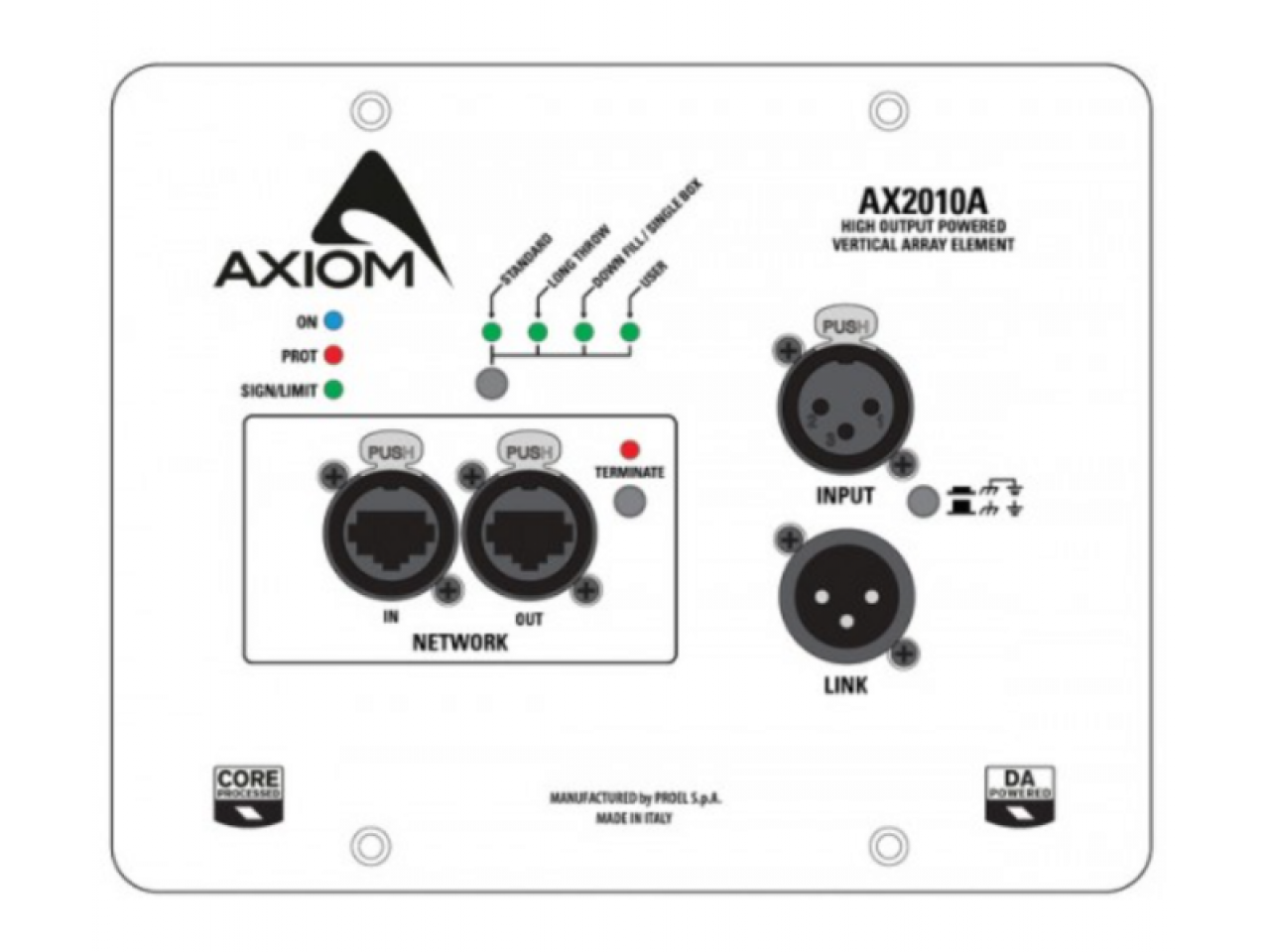

El procesamiento del sistema se basa en la plataforma CORE DSP, que ha sido diseñada por los laboratorios de I+D de PROEL utilizando uno de los DSP SHARC más avanzados para aplicaciones de audio. Cuenta con una resolución de coma flotante de 40 bits y 96 kHz y conversores AD/DA de 24 bits de alta calidad, para una perfecta integridad de la señal, un rango dinámico superior a 110 dB y un rendimiento sonoro superior. Gracias a su enorme potencia de procesamiento, la plataforma CORE es capaz de proporcionar los algoritmos más sofisticados para el procesamiento de altavoces, junto con el control remoto y la capacidad de conexión en red. El software de control PRONET, que trabaja sobre un protocolo de red sólido y fiable basado en CANBUS, proporciona una interfaz intuitiva para el control remoto de todo el sistema, con la posibilidad de ecualizar, retardar, aumentar las protecciones y monitorizar el estado del amplificador.

AMPLIFICADORES DE POTENCIA
El AX2010A está alimentado por módulos de potencia digitales DA SERIES, una nueva generación de amplificadores de potencia de CLASE D con SMPS controlados digitalmente. La innovadora tecnología utilizada para estos amplificadores (que incluye también el uso de una frecuencia de conmutación variable) ofrece prestaciones en lo más alto de la gama, como una definición de sonido superior en cualquier frecuencia de audio, dinámica muy alta también para señales de bajo nivel y distorsión muy baja incluso a la máxima potencia. La calidad de sonido superior puede compararse con los sistemas analógicos de clase AB de gama alta, mientras que los módulos DA se caracterizan por una dinámica superior, un tamaño muy compacto y un peso ligero y una eficiencia superior al 90%. El módulo DA empleado para alimentar el AX2010A ofrece en un paquete ultracompacto una potencia máxima de 2000 W.

Elemento de matriz lineal de alto rendimiento Tamaño compacto, muy buena relación potencia-peso
Controlador de frecuencias altas de alta calidad, baja compresión y baja distorsión
Cobertura horizontal muy estable
Carga posterior de la línea de transmisión para una reproducción limpia de medios graves
Dispositivo de formación de ondas de proyección de alta frecuencia por línea de transmisión de sonido natural
Procesamiento CORE de punto flotante de 96 KHz/40 bits con control remoto PRONET
Módulo amplificador de clase D controlado digitalmente con SMPS
