Descripción del Artí­culo

CXL15A
| Monitor Coaxial activo
| 70 Hz – 18kHz (Processed)
| 50° H x 70° V
| 30 dB SPL @ 1m
| LF 15” (380mm), 2.5” (65mm) voice coil, waterproof cone + HF 1” driver, 1.7” (44mm) aluminium voice coil, polyimide diaphragm, horn-loaded
| CORE LT digital processing, 24 bit AD/DA converters
| 5 Presets
| Class D with SMPS
| 900W + 300W

DESCRIPCIÓN
El CXL15A es un monitor coaxial de escenario diseñado específicamente para sonido en vivo, aunque su carcasa muy compacta y de perfil bajo también lo hace adecuado para aplicaciones de teatro y televisión. La combinación de un transductor coaxial de alto rendimiento, un gabinete cuidadosamente diseñado y una electrónica potente proporciona un SPL muy alto antes de la realimentación y una excelente inteligibilidad incluso a muy alta potencia.

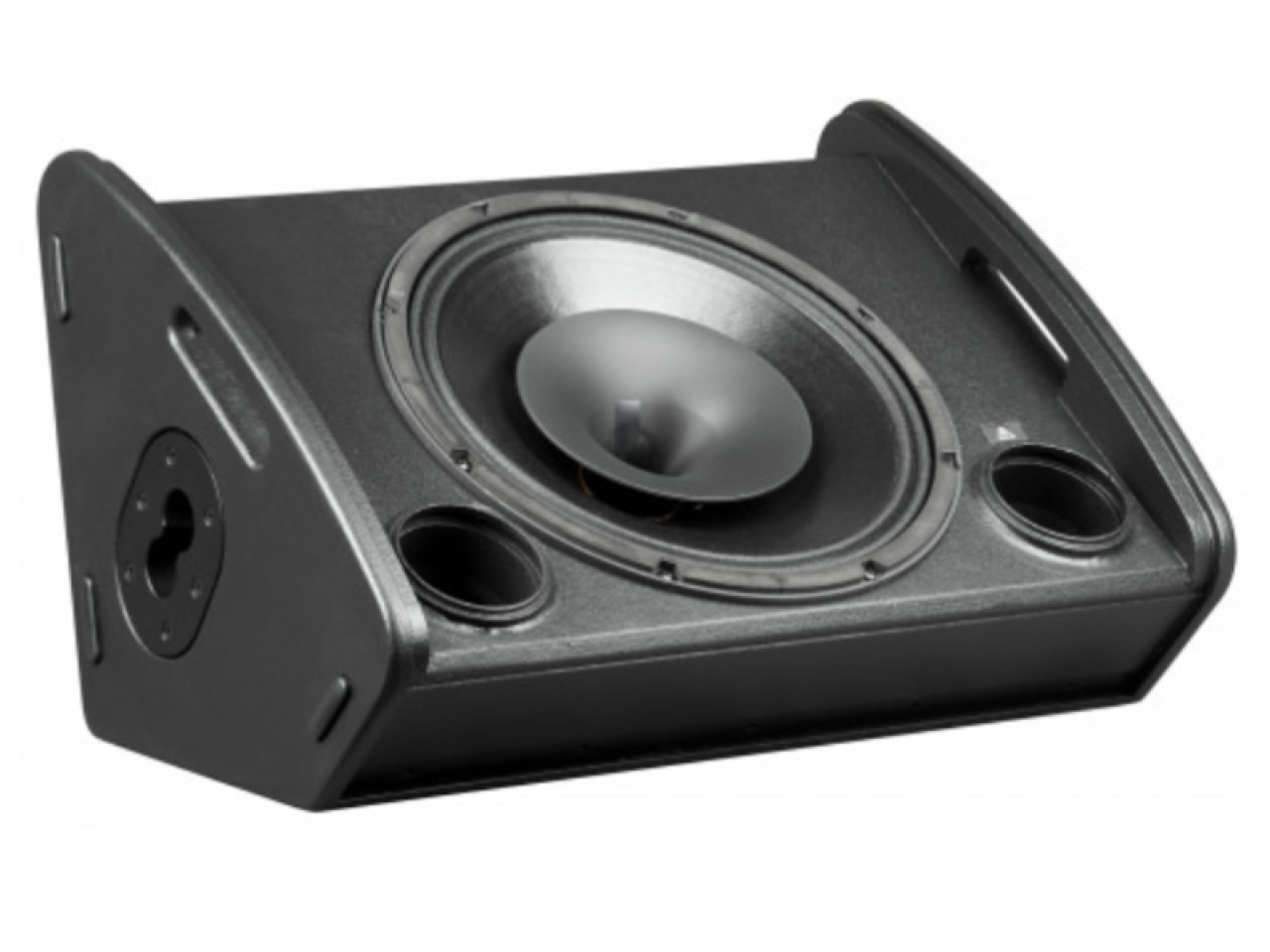

El diseño coaxial del transductor ofrece un patrón acústico muy estable tanto en el eje horizontal como en el vertical. El motor de neodimio de un solo imán muy compacto reduce el retardo entre las dos fuentes, eliminando los problemas de tiempo y fase, y garantiza un alto rendimiento con una reducción de peso constante.
El rango de alta frecuencia se reproduce mediante un motor de compresión de baja distorsión equipado con una bobina de voz de aluminio de 1,7” y un diafragma de poliimida. La bocina de diseño personalizado proporciona una dispersión precisa y controlada de 50° horizontales y 70° verticales, lo que permite un excelente rendimiento a una distancia de escucha cercana y, al mismo tiempo, una cobertura constante fuera del eje.
El woofer de 15” empleado para reproducir la gama de frecuencias bajas está equipado con una bobina de 2,5”. Gracias a un proceso de tratamiento especial que hace que el cono sea repelente al agua, el CXL15A puede funcionar en condiciones climáticas adversas y, por lo tanto, es adecuado para su uso en exteriores.

DISEÑO DEL CAJA

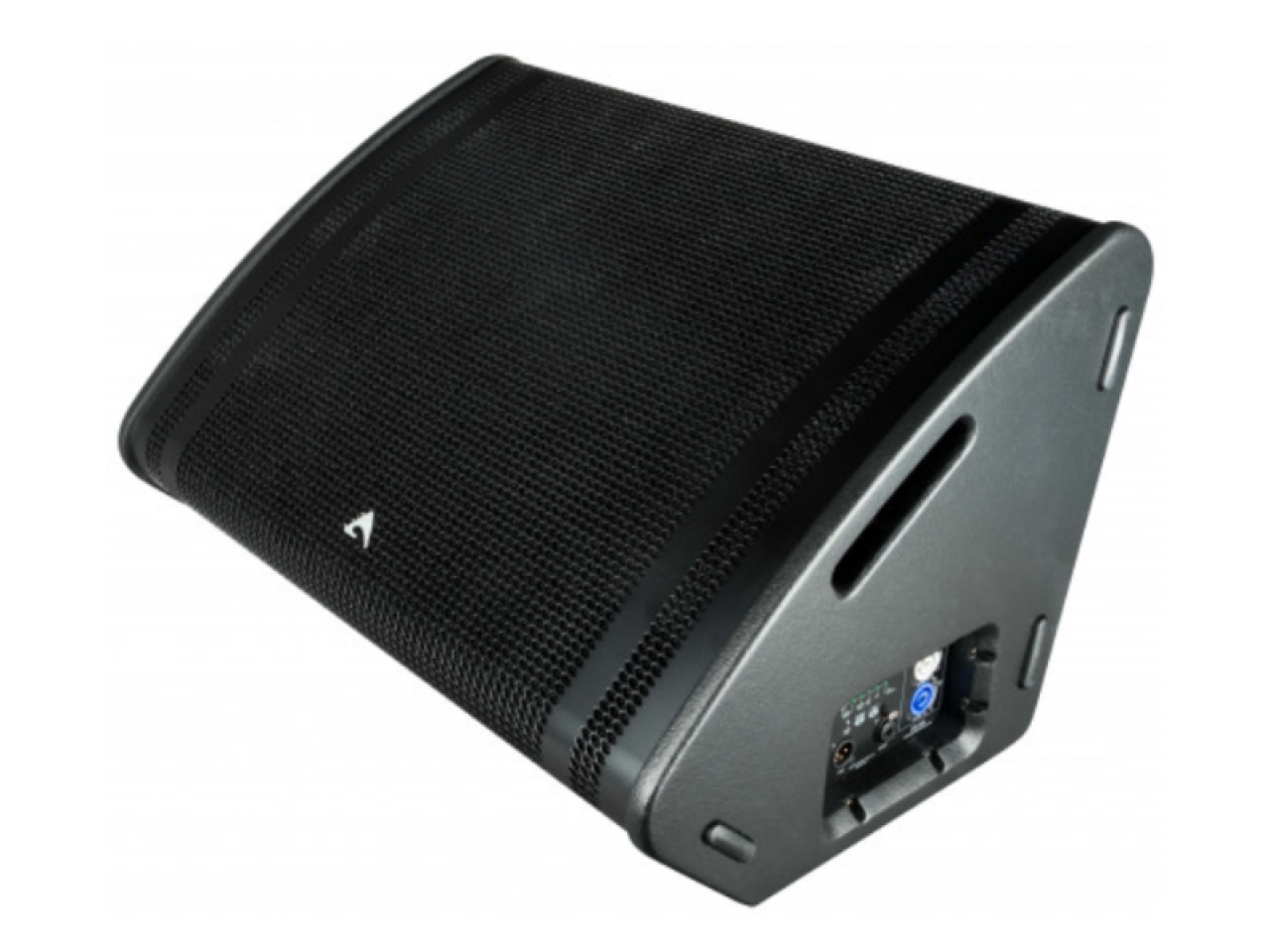

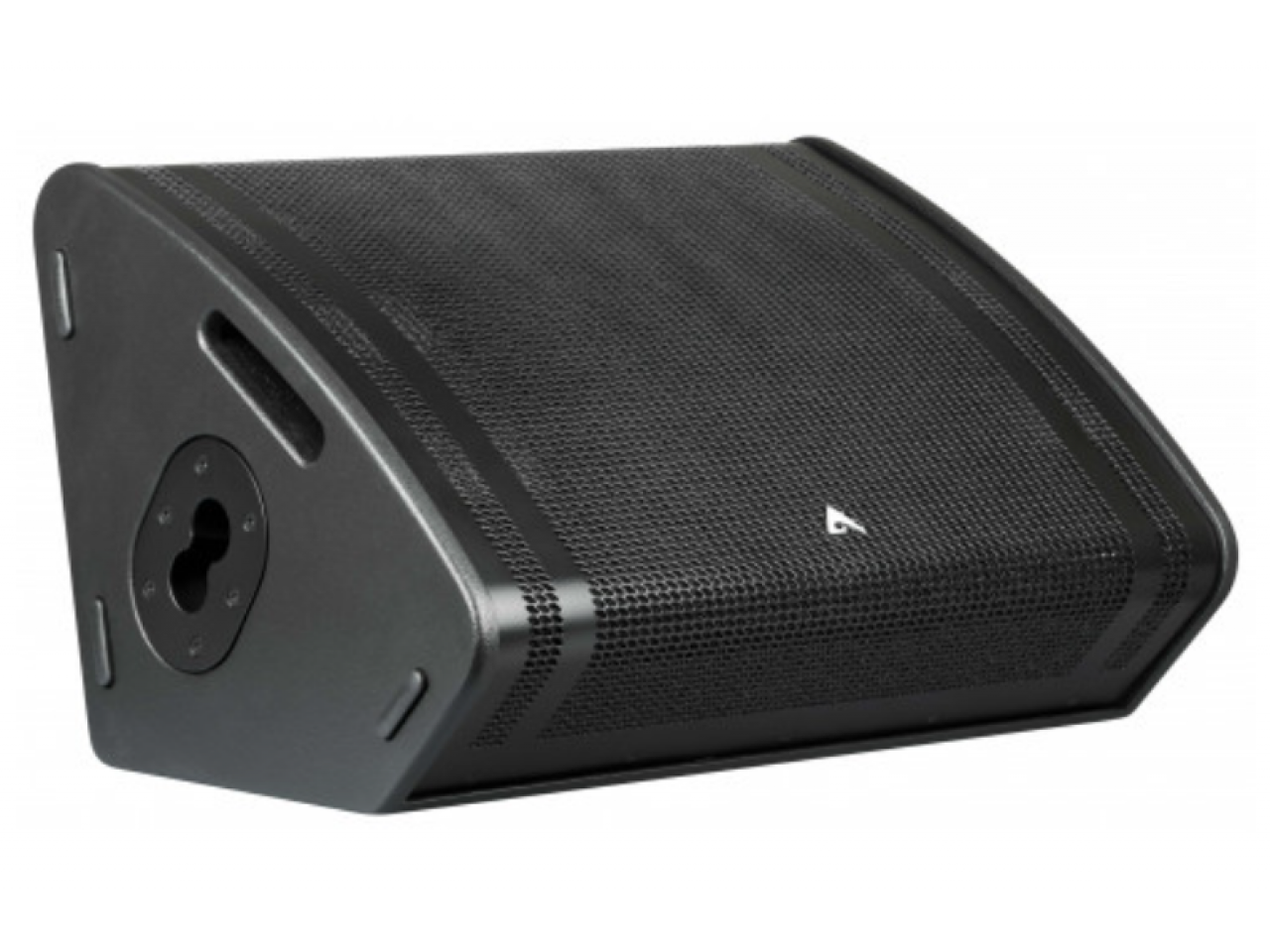

El tamaño reducido de la caja de abedul báltico (solo 32 cm de alto y 45 cm de ancho) hace que el CXL15A sea un monitor de escenario muy compacto y liviano y lo hace adecuado para todas las aplicaciones donde el tamaño discreto es imprescindible. Esto incluye no solo conciertos en vivo, sino también espectáculos de teatro y aplicaciones de TV.
El peso reducido (15 kg) y las asas a ambos lados de la caja hacen que sea muy fácil transportar el monitor y colocarlo en el escenario. Un práctico soporte de poste de doble ángulo permite montar el CXL15A en un soporte de altavoz estándar para usarlo como un altavoz frontal multipropósito.
La posibilidad de colocar la caja con dos ángulos diferentes con respecto al piso (44° y 56°) permite colocarla a diferentes distancias de los músicos según el tamaño del escenario y el tipo de monitoreo necesario.

PROCESAMIENTO DEL SISTEMA
El procesamiento del sistema se basa en la plataforma CORE LT DSP diseñada por los laboratorios de I+D de PROEL, que incorpora un procesamiento de señal de alto rendimiento y convertidores de 24 bits de alta definición, capaces de ofrecer una definición de sonido y un rendimiento dinámico excepcionales.
El CORE LT DSP permite establecer una alineación temporal óptima para el filtro de cruce, lo que da como resultado una respuesta de fase lineal. El filtrado acústico correcto se ha conseguido utilizando la técnica Constant Power Crossover que, gracias a una relación de fase particular, da como resultado una transición muy suave entre LF y HF y una dispersión uniforme en la región de cruce.
El procesamiento de señal del CORE LT DSP incluye un sofisticado ecualizador dinámico, capaz de dar forma con precisión al sonido del sistema manteniendo un rango dinámico completo en cualquier nivel. Además, el CORE LT DSP ofrece una amplia protección dinámica al sistema, para obtener siempre la máxima salida sin distorsión.
Se pueden seleccionar fácilmente 5 PRESETS DE ECUALIZACIÓN (CUÑA NORMAL, UNIDADES ACOPLADAS, CORTE BAJO, FOH, CORTE BAJO FOH) para adaptar el monitor a diferentes tipos de aplicaciones, incluido el uso como sistema frontal de casa.

AMPLIFICADOR DE POTENCIA
El CXL15A está alimentado por un amplificador de potencia de clase D de la serie DA con SMPS. La tecnología innovadora utilizada para estos amplificadores ofrece un rendimiento de gama alta, como una definición de sonido superior en cualquier frecuencia de audio, una dinámica muy alta incluso para señales de bajo nivel y una distorsión muy baja incluso a máxima potencia.

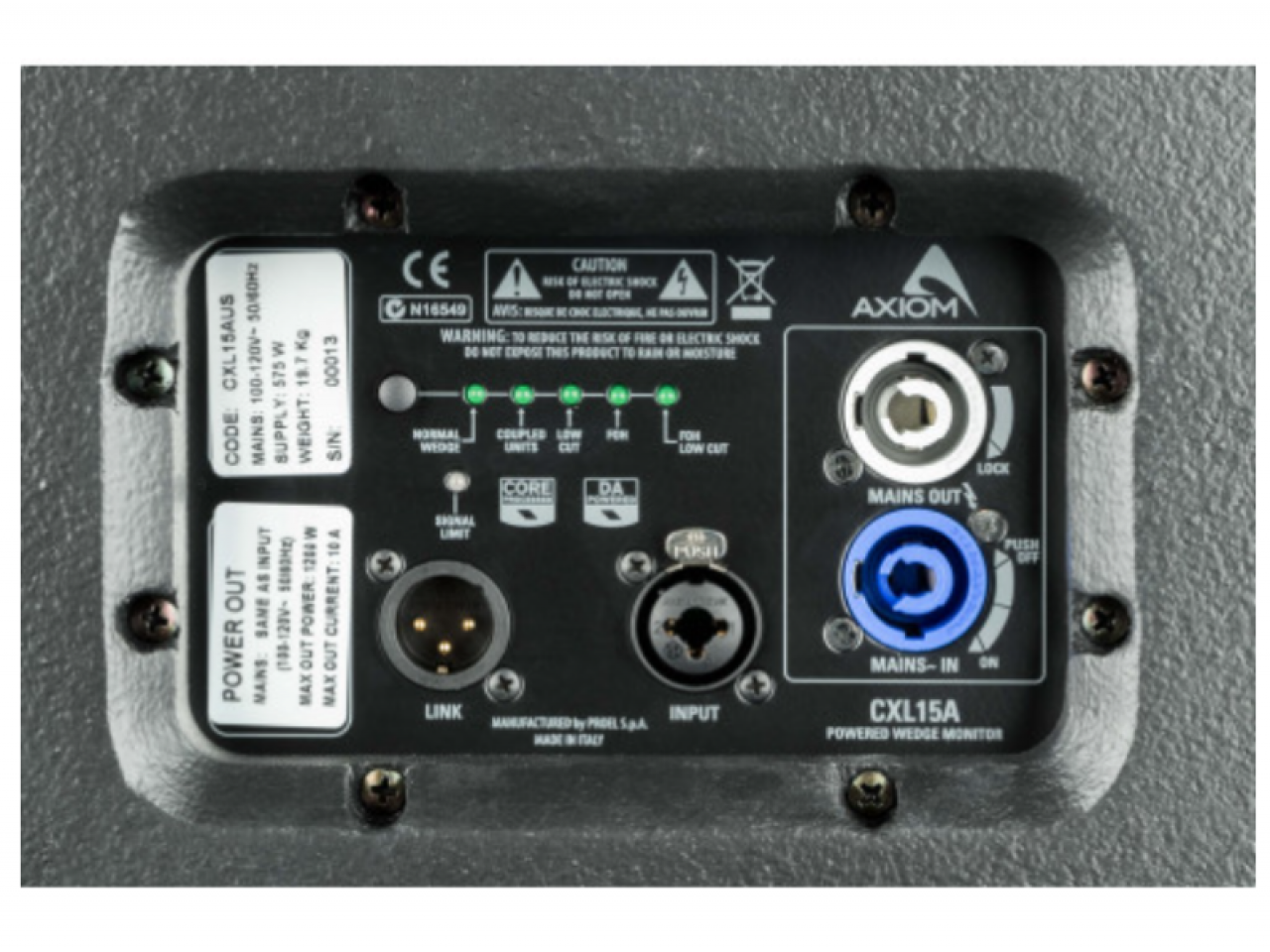

La calidad de sonido superior se puede comparar con los sistemas analógicos de clase AB de gama alta, mientras que el módulo DA presenta un rango dinámico más alto, un tamaño muy compacto, un peso ligero y una eficiencia mejor que el 90%. La potencia de salida está optimizada específicamente para las unidades de accionamiento para una transferencia de potencia eficiente, con la sección de baja frecuencia produciendo 900 vatios y 300 vatios disponibles para el controlador de compresión de alta frecuencia. Las conexiones de entrada y enlace se realizan a través de conectores XLR de 3 pines balanceados, y se proporciona un interruptor de elevación de tierra para un funcionamiento sin zumbidos. La alimentación de red se conecta a través de un Neutrik® powerCON™ de bloqueo, y un conector de salida de alimentación permite vincular la alimentación de red a gabinetes CXL15A adicionales.

CARACTERÍSTICAS PRINCIPALES

Coaxial activo de alto rendimiento
Monitor de escenario
Transductores coaxiales, woofer de 15”,
Controlador de compresión de alta frecuencia de 1” con bocina
Motor de neodimio de un solo imán
Cobertura controlada de 90° x 60°
Configuración de monitor de doble ángulo
(44° o 56°)
Procesamiento de CORE LT
Módulo amplificador de clase D controlado digitalmente con SMPS
Soporte de poste de doble ángulo para aplicaciones multiuso
Muy compacto y ligero con diseño de perfil bajo.
APLICACIONES

Monitoreo de escenario en vivo
Televisión y radiodifusión
Teatros
Corporativo y A/V
Casa de Adoración
