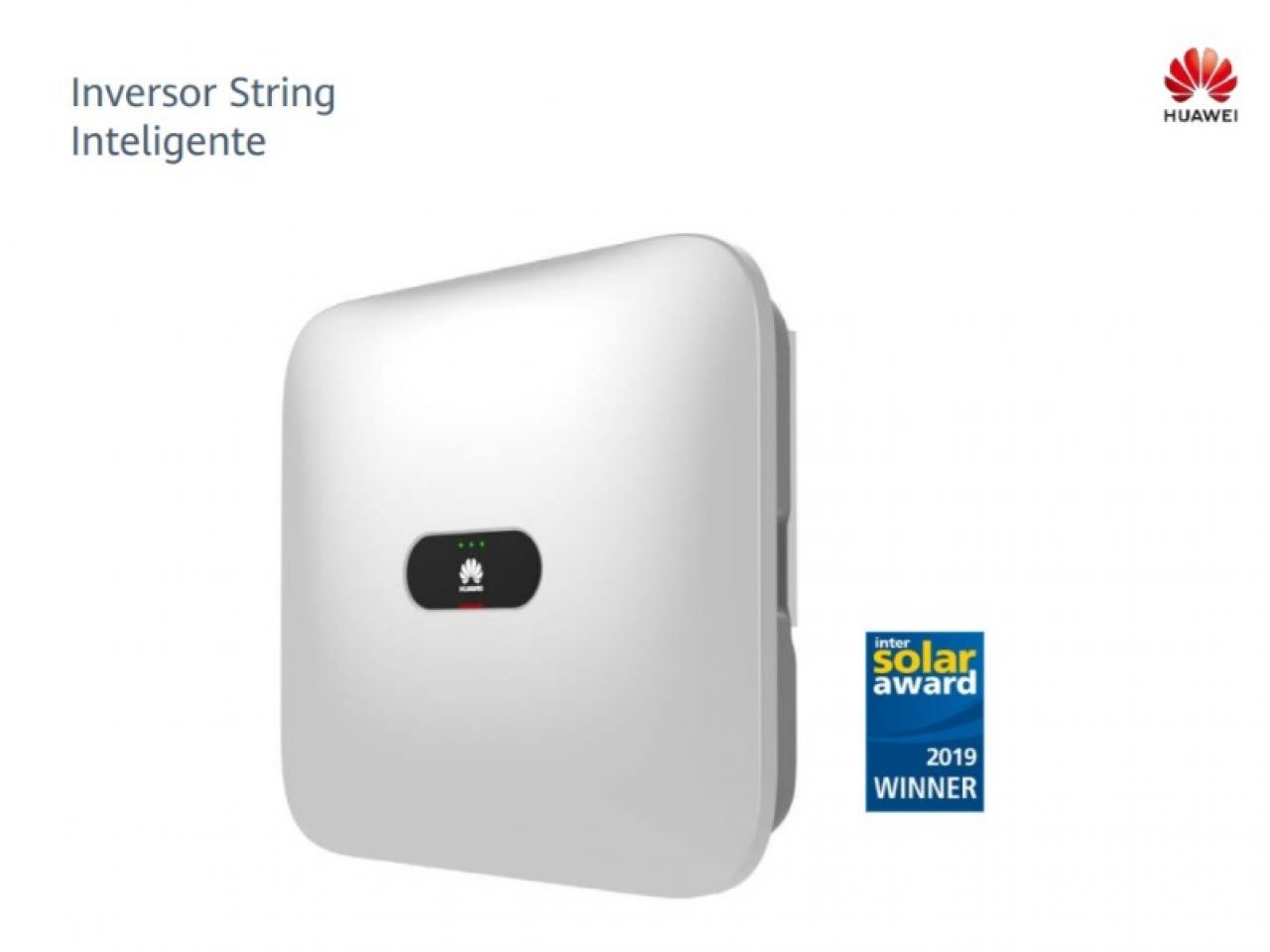

Descripción del Artí­culo

Características generales

- Inteligente:
Monitoreo inteligente de 4 strings y resolución rápida de problemas
Puertos RS485 y USB para conectividad y gestión de datos
Pantalla LCD gráfica local y monitoreo remoto
- Eficiente:
Máxima eficiencia del 98,5%
Eficiencia europea del 98,0%
2 MPPT para adaptarse a distintos diseños y desajustes de strings
- Seguro:
Desconectador de DC integrados para un O&M seguro y práctico
Unidad de Monitoreo de Corriente Residual (RCMU) integrada
Diseño de operación sin fusibles
- Confiable:
Tecnología de enfriamiento natural
Grado de protección IP65
Protectores de sobrecorriente tipo II para DC y AC

Especificaciones técnicas
- Eficiencia
Eficiencia máxima 98,5%
Eficiencia europea 98,0%
- Entrada
Máx. voltaje de entrada 1.000
Máx. corriente por MPPT 18 A
Máx. corriente de cortocircuito por MPPT 25 A
Voltaje de entrada inicial 250 V
Rango de voltaje de operación de MPPT 200 V ~ 950 V
Voltaje nominal de entrada 620 V
Cantidad de entradas 4
Cantidad de MPPT 2
- Salida
Potencia nominal activa de AC 12.000 W
Máx. potencia aparente de AC 13.200 VA
Máx. potencia activa de AC (cosf=1) 13.200 W
Voltaje nominal de salida 220 V / 380 V, 230 V / 400 V, 3W + N + PE
Frecuencia nominal de red de AC 50 Hz / 60 Hz
Corriente de salida nominal 18,3 A @380 V / 17,4 A @400 V
Máx. corriente de salida 20 A
Rango de factor de potencia ajustable 0,8 LG ... 0,8 LD
Máx. distorsión armónica total <3%
- Protección
Dispositivo de desconexión del lado de entrada Sí
Protección anti-isla Sí
Protección contra sobrecorriente de AC Sí
Protección contra polaridad inversa de DC Sí
Monitoreo de fallas en strings de sistemas fotovoltaicos Sí
Protector contra sobrecorriente de DC Tipo II
Protector contra sobrecorriente de AC Tipo II
Detección de resistencia de aislamiento DC Sí
Unidad de Monitoreo de la Corriente Residual Sí
-Comunicación
Visualización LCD gráfica
RS485 Sí
USB Sí
-General
Dimensiones (ancho x altura x profundidad) 520 x 610 x 266 mm (20,5 x 24,0 x 10,5 pulgadas)
Peso (con soporte de montaje) 42 kg (92,6 lb.)
Temperatura de operación -25 °C ~ 60 °C (-13 °F ~ 140 °F)
Método de enfriamiento Convección natural
Máx. altitud de operación 3.000 m (9.842 ft.)
Humedad relativa 0 ~ 100%
Conector de DC Amphenol Helios H4
Conector de AC Amphenol C16/3
Grado de protección IP65
Topología Sin transformador
